Breezart 3700 Hybrid NF

Name: Breezart 3700 Hybrid NF
Price: 1219800.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (паспорт)Скачать ↓Инструкция по эксплуатацииСкачать ↓Требования к монтажуСкачать ↓Сертификат соответствияСкачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

3700 Hybrid NF — вентустановка Breezart с автоматикой JetLogic.

⚙️ Подбор и заказ

1 219 800 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

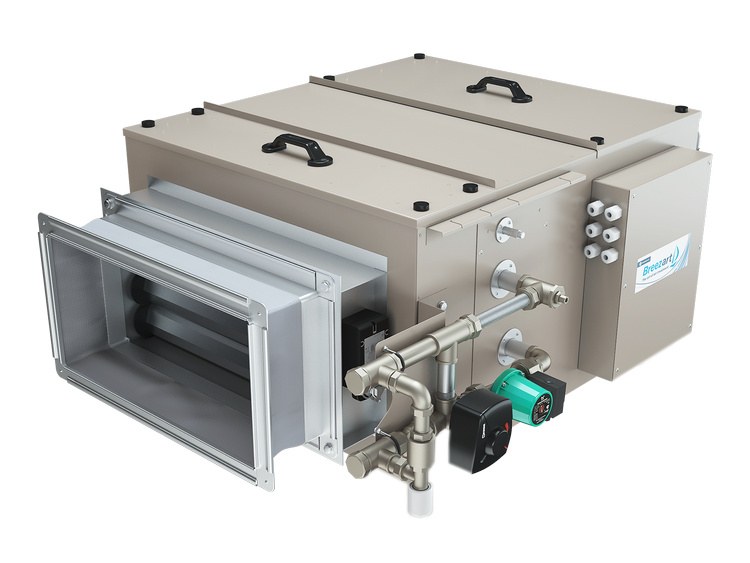

Breezart 3700 Hybrid NF — приточная установка типоразмера 3700 м³/ч, водяной нагреватель. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 48 дБА от корпуса, масса [по запросу].

Типоразмер3700 м³/ч

Нагревательводяной и электрический

Шум LpA48 дБА

Питание380 В

Масса[по запросу]

Технические характеристики

Типы нагревателей	Электро: 30 кВт-380В \| 45 кВт-380В / Водяной: W63 со смесит. узлом S3-25-8-4
Максимальная потребляемая мощность	31,2 кВт-380В \| 46,2 кВт-380В
Максимальный ток	47,2 А \| 70,0 А
Параметры вентилятора	3270 об/мин \| 1,1 кВт (серии EC, Китай)
Фильтр G4 600-350-300-6	Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)	72 дБА \| 77 дБА \| 62 дБА (на всасывании \| на выпуске \| от корпуса)
Уровень звукового давления LpA от корпуса	48 дБА
Масса	[по запросу]
Тип нагревателя	водяной и электрический
Код водяного нагревателя	W63 со смесит. узлом S3-25-8-4
Код электрического нагревателя	30 кВт-380В \| 45 кВт-380В
Напряжение питания	380 В
Гарантия	3 года с даты изготовления

Описание и комплектация

Приточная установка с двойным нагревателем: водяным и электрическим. Автоматика всегда отдает приоритет более экономичному водяному нагреву, а электрический нагреватель включается только по необходимости на требуемую мощность для поддержания заданной температуры. Комплектация:
Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Электрический нагреватель
Воздушный клапан с электроприводом с возвратной пружиной
Вентилятор серии EC
Фильтр 600-350-300-6 "EU4-3700 Aqua" (опционально M5)
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi

Функции автоматики

Управление клапаном смесит. узла водяного калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Управление электронагревателем для догрева воздуха до заданной температуры при недостаточной мощности водяного нагревателя
Регулировка скорости вентилятора, 10 ступеней
Возможность управления увлажнителем воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

Структурная схема

Вентиляционная характеристика

Габаритные и присоединительные размеры

Габаритный чертёж Breezart 3700 Hybrid NF — Габаритные и присоединительные размеры, мм*увеличить ↗*

Варианты исполнения

Сторона подключения	правая, левая
Тип крепления	потолочное, горизонтальное напольное
Сторона тех. обслуживания	снизу для потолочных, сверху для напольных
Сторона обслуживания фильтра	снизу для потолочных, сверху для напольных, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки

Присоединительные размеры: Вход и выход: гибкая вставка 600 x 300 мм Калорифер: 1" Н.Р. Смесит. узел с 3-х ход. вентилем: 1" В.Р. Смесит. узел с 2-х ход. вентилем: 1" Н.Р.

Совместимые опции

HAP	управление увлажнителем с водяным пред- и постнагревателем
HA	управление увлажнителем с водяным постнагревателем
WEB	удаленное управление вентустановкой через web-интерфейс (штатно)
CT	поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC	выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC	выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH	сигнал для включения котла или его переключения на повышенную мощность

Дополнительное оборудование

TPD-Gate	шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA	все вытяжные установки Breezart сбалансированные по производительности
JL208DP	модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
PE52	внешний электрический преднагреватель для регионов с холодным климатом
63G-F7	внешняя секция для фильтра тонкой очистки F7

Полное название для заказа: Breezart 3700 Hybrid-BC

Документы и гарантия

Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
