Центральные кондиционеры VKC-Ex-8

Центральные кондиционеры VKC-Ex

Кондиционеры взрывозащищенного исполнения VKC-Ex предназначены для установки в помещениях отнесенных к категориям А или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-1а, В-1б, В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIB и к группам Т1, Т2, Т3 по ГОСТ 12.1.011-78 . Параметры питания кондиционера при эксплуатации:

• переменный трехфазный ток напряжением (380+22-33)В, частотой (50 ± 1)Гц;
• пар для обогрева с температурой до 150°С давлением до 1,2 МПа.
• вода для обогрева с температурой до 150°С давлением до 1,2 МПа.

Кондиционеры VKC-Ex включают в себя унифицированные типовые секции, предназначенные для обработки воздуха. В состав VKC-Ex входят:

• вентиляторный блок во взрывозащищенном исполнении,
• усиленная заслонка из разнородных металлов с приводом во взрывонепроницаемой оболочке (VKZ ( C)взрывозащищенная),
• пластинчатый рекуператор с заслонкой байпаса, укомплектованной приводом во взрывонепроницаемой оболочке,
• все остальные функциональные блоки в общепромышленном исполнении.

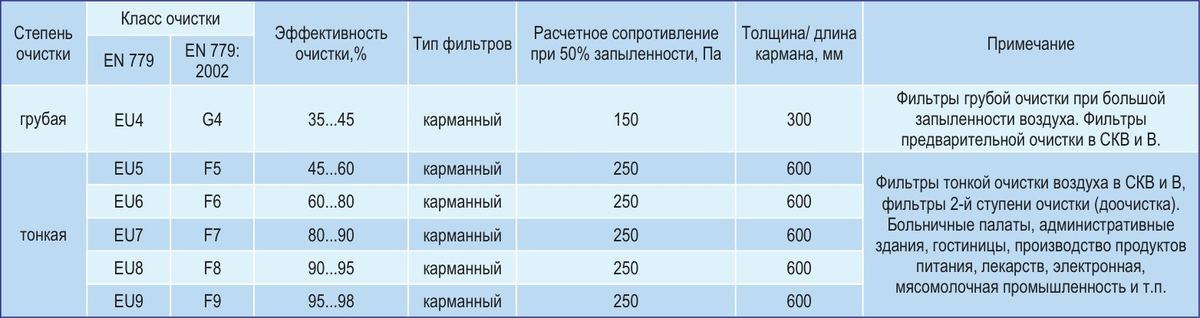

Центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию: - G - гибкая вставка; - H - козырек от непогоды; - S - усиленная заслонка; - F3 - фильтр плоский; - F4-F9 - фильтр карманный; - F10-F14 - фильтр складчатый; - Н1 - водяной нагреватель; - Н2 - паровой нагреватель; - С1 - водяной охладитель; - С2 - фреоновый охладитель; - Vs - блок вентилятора со свободным рабочим колесом; - Ve - блок вентилятора с ЕС-мотором; - K - промежуточная камера; - N - блок шумоглушения; - R - пластинчатый рекуператор; - Rg - рекуператор с промежуточным теплоносителем. Размер секций унифицирован и зависит от расхода воздуха. В стандартном исполнении центральные кондиционеры изготавливаются с панелями из оцинкованной стали. По желанию заказчика панели кондиционера с внутренней или/и наружной стороны могут быть изготовлены:

• из нержавеющей стали;
• из стали с полимерным покрытием;
• из оцинкованной стали с порошковой окраской.

Толщина панелей центральных кондиционеров зависит от типоразмера и составляет 25 мм для установок VKC-Ex типоразмеров 3,15...8 и 45 мм для установок VKC-Ex типоразмеров 10...100. Сторона обслуживания определяется возможностью доступа к основному функциональному оборудованию, дополнительным устройствам и водяным патрубкам. Сторона обслуживания, на которой находятся открывающиеся двери, патрубки теплообменников и т.д., определяется по направлению движения воздуха в установке. В приточно-вытяжных установках сторона обслуживания определяется по направлению движения воздуха в приточной части.
