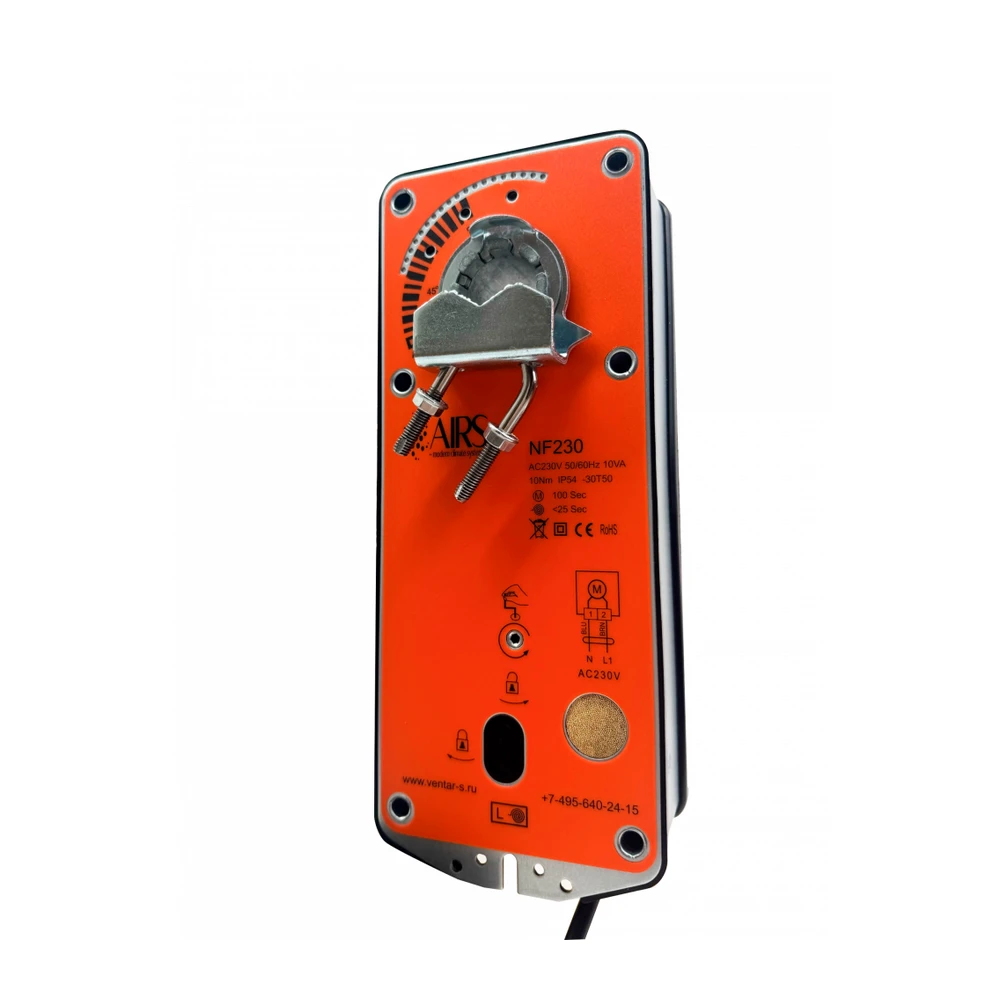

Электропривод AIRS NF230
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной
- Напряжение питания ~ 230 В
- Управление воздушными клапанами площадью до 2 м²
- Крутящий момент 10 Нм
- Возможно взрывозащищенное исполнение
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность при движении | 6,5 Вт |
| при удержании | 2,5 Вт |
| расчетная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Крутящий момент двигателя | Min 10 Нм при ном. напряжении |
| пружины | Min 10 Нм |
| Точки переключения | 5°…85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 100 сек. |
| пружины | ≤ 25 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2,7 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10…20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.
Габаритный чертёж
Аналоги
AIRS NF230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo NF230, BVM TS10-230, Nanotek NF230B.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
