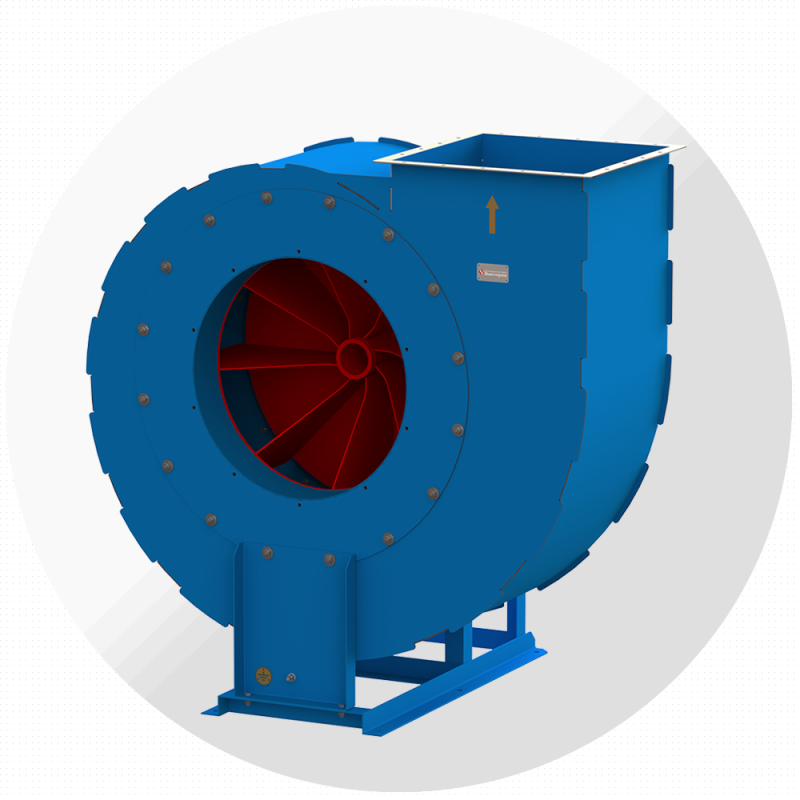

Вентиляторы радиальные пылевые ВРП-122-45

Вентиляторы радиальные пылевые ВРП-122-45 с назад загнутыми лопатками — применяются для удаления древесных стружек, металлической пыли от станков, а также в системах пневмотранспорта зерна и для других целей и используются для замены вентиляторов типа ВР140-40, ВЦП7-40, ВРП100-45, ВРП115-45. Радиальные вентиляторы ВРП-122-45 широко используются для обеспечения технологических процессов производства и обработки различных материалов. Благодаря специальной форме и расположению лопаток обеспечивается самоочистка рабочего колеса. Вентиляторы ВРП-122-45 изготавливаются 11 типоразмеров с диаметрами рабочих колес от 315 до 1000 мм и обеспечивают широкую область режимов по производительности от 900 до 34300 м³/ч и по полному давлению до 4,2 кПа.

.

Общие сведения ВРП-122-45: • высокого давления; • одностороннего всасывания; • корпус спиральный поворотный; • количество лопаток – 8; • направление вращения – правое и левое Типоразмерный ряд ВРП-122-45: Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм: 315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000.

Назначение вентиляторов ВРП-122-45:
• общего назначения	без обозначения
• коррозионностойкие из нержавеющей стали	К

Условия эксплуатации ВР-122-45: Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. • температура окружающей среды: • -45 до +40 °С для умеренного климата, • -60 до +40 °С для умеренного и холодного климата, • -10 до +45 °С для тропического климата; Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВРП-122-45 — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение вентилятора	Размеры, мм
	B	H	L	b	h	l	D	D1	T	n4	A	A1	n1	n2	n3	d1	C1	C2	C3	d	n5
ВРП-122-45-3,15; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-3,15-095, 2,2/2820	539	540	498	189	355	94,5	225	255	M8	6	189	220	2	1 отв.	8	7	260	420	110	12	4
ВРП-122-45-3,15-100, 3,0/2820			527														310	450
ВРП-122-45-3,55; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-3,55-095, 3/2820	603	616	551	213	385	106,5	250	280	M8	6	213	240	2	1 отв.	8	7	310	480	122	12	4
ВРП-122-45-3,55-100, 4/2820			567
ВРП-122-45-4,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-4,0-095, 0,75/1400	676	685	511	240	425	120	280	310	M8	8	240	270	2	1	10	7	270	450	135	12	4
ВРП-122-45-4,0-100, 1,1/1400			525															470
ВРП-122-45-4,0; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-4,0-095, 5,5/2850	675	685	638	240	425	120	280	310	M8	8	240	270	2	1	10	7	310	530	135	12	4
ВРП-122-45-4,0-100, 7,5/2850			678														365	550	138
ВРП-122-45-4,5; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-4,5-095, 1,5/1420	758	778	588	270	485	135	315	345	M8	8	270	300	2	1	10	10	265	500	153	12	4
ВРП-122-45-4,5-100, 2,2/1420			617														315	540
ВРП-122-45-4,5; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-4,5-095, 11,0/2850	758	778	747	270	485	135	315	345	M8	8	270	300	2	1	10	10	430	660	153	12	6
ВРП-122-45-4,5-100, 15,0/2850			892															700
ВРП-122-45-5,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-5,0-095, 2,2/1450	838	850	652	300	525	150	355	385	M8	8	300	330	2	2	12	10	360	285	170	15	6
ВРП-122-45-5,0-100, 3,0/1450			668
ВРП-122-45-5,0; электродвигатель 2 полюса (3000 мин-1)
ВРП-122-45-5,0-095, 18,5/2880	838	850	952	300	525	150	355	385	M8	8	300	330	2	2	12	10	430	385	175	15	6
ВРП-122-45-5,0-100, 22,0/2880																	480	395
ВРП-122-45-5,6; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-5,6-095, 1,5/960	934	949	688	336	585	168	400	430	M8	8	336	370	3	2	14	10	320	610	188	15	6
ВРП-122-45-5,6-100, 2,2/960			748															640
ВРП-122-45-5,6; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-5,6-095, 4,0/1450	934	949	748	336	585	168	400	430	M8	8	336	370	3	2	14	10	320	640	188	15	6
ВРП-122-45-5,6-100, 5,5/1450			783														410	650
ВРП-122-45-6,3; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-6,3-095, 2,2/960	1046	1065	800	378	655	189	450	480	M8	10	378	410	3	2	14	10	330	690	214	15	6
ВРП-122-45-6,3-100, 3,0/960																	380	350
ВРП-122-45-6,3; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-6,3-095, 7,5/1450	1046	1065	865	378	655	189	450	480	M8	10	378	410	3	2	14	10	470	780	214	15	6
ВРП-122-45-6,3-100, 11,0/1450			905
ВРП-122-45-7,1; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-7,1-095, 4,0/960	1187	1177	887	426	715	213	500	530	M8	10	426	470	3	3	16	10	380	750	238	15	6
ВРП-122-45-7,1-100, 5,5/960			917														430	790
ВРП-122-45-7,1; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-7,1-095, 15,0/1460	1187	1177	1052	426	715	213	500	530	M8	10	426	470	3	3	16	10	430	900	238	15	6
ВРП-122-45-7,1-100, 18,5/1460			1082
ВРП-122-45-8,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-8,0-095, 3,0/730	1332	1325	941	480	805	240	560	590	M8	10	480	520	4	3	18	10	380	810	265	15	6
ВРП-122-45-8,0-100, 4,0/730			971														430	880
ВРП-122-45-8,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-8,0-095, 7,5/960	1332	1325	1011	480	805	240	560	590	M8	10	480	520	4	3	18	10	430	880	265	15	6
ВРП-122-45-8,0-100, 11,0/960			1119														443	930	272
ВРП-122-45-8,0; электродвигатель 4 полюса (1500 мин-1)
ВРП-122-45-8,0-095, 30,0/1470	1332	1325	1154	480	805	240	560	590	M8	10	480	520	4	3	18	10	493	1020	272	15	6
ВРП-122-45-8,0-100, 37,0/1470			1199														583	1070
ВРП-122-45-9,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-9,0-095, 5,5/730	1500	1495	1088	540	910	270	630	660	M8	10	540	590	5	4	22	10	443	960	302	18	6
ВРП-122-45-9,0-100, 7,5/730			1183															1030
ВРП-122-45-9,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-9,0-095, 15,0/970	1500	1495	1213	540	910	270	630	660	M8	10	540	590	5	4	22	10	443	1030	302	18	6
ВРП-122-45-9,0-100, 18,5/970			1253														493	1080
ВРП-122-45-10,0; электродвигатель 8 полюсов (750 мин-1)
ВРП-122-45-10,0-095, 11,0/730	1660	1660	1273	600	1010	300	710	740	M8	12	600	650	5	5	24	10	443	545	332	18	6
ВРП-122-45-10,0-100, 15,0/730			1313														493	570
ВРП-122-45-10,0; электродвигатель 6 полюсов (1000 мин-1)
ВРП-122-45-10,0-095, 22,0/970	1660	1660	1308	600	1010	300	710	740	M8	12	600	650	5	5	24	10	543	1230	332	18	6
ВРП-122-45-10,0-100, 30,0/970			1378

ГАБАРИТНЫЕ РАЗМЕРЫ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ КОРПУСА
Обозначение вентилятора	Пр0, Л0			Пр45, Л45			Пр90, Л90			Пр135, Л135			Пр270, Л270			Пр315, Л315
	B	b	H	B	b	H	B	b	H	B	b	H	B	b	H	B	b	H
ВРП-122-45-3,15	538	228	205	487	212	364	464	259	311	608	244	275	464	259	228	608	244	212
ВРП-122-45-3,55	602	256	231	547	238	408	522	291	347	682	274	309	522	291	256	682	274	238
ВРП-122-45-4,0	674	287	260	615	267	457	587	327	387	765	307	347	587	327	287	765	307	267
ВРП-122-45-4,5	757	325	293	695	302	513	662	370	433	860	347	392	662	370	325	860	347	302
ВРП-122-45-5,0	837	360	325	770	335	567	735	410	478	952	385	435	735	410	360	952	385	335
ВРП-122-45-5,6	933	402	364	860	374	633	822	458	532	1063	430	486	822	458	402	1063	430	374
ВРП-122-45-6,3	1045	451	410	965	419	710	923	514	595	1192	482	545	923	514	451	1192	482	419
ВРП-122-45-7,1	1187	512	462	1095	476	804	1044	583	675	1351	547	618	1044	583	512	1351	547	476
ВРП-122-45-8,0	1331	575	520	1230	535	902	1175	655	756	1517	615	695	1175	655	575	1517	615	535
ВРП-122-45-9,0	1499	645	585	1380	600	1018	1320	735	854	1707	690	780	1320	735	645	1707	690	600
ВРП-122-45-10,0	1659	715	650	1530	665	1127	1465	815	944	1892	765	865	1465	815	715	1892	765	665
