Инерционные решетки АРК

Инерционные решетки АРК

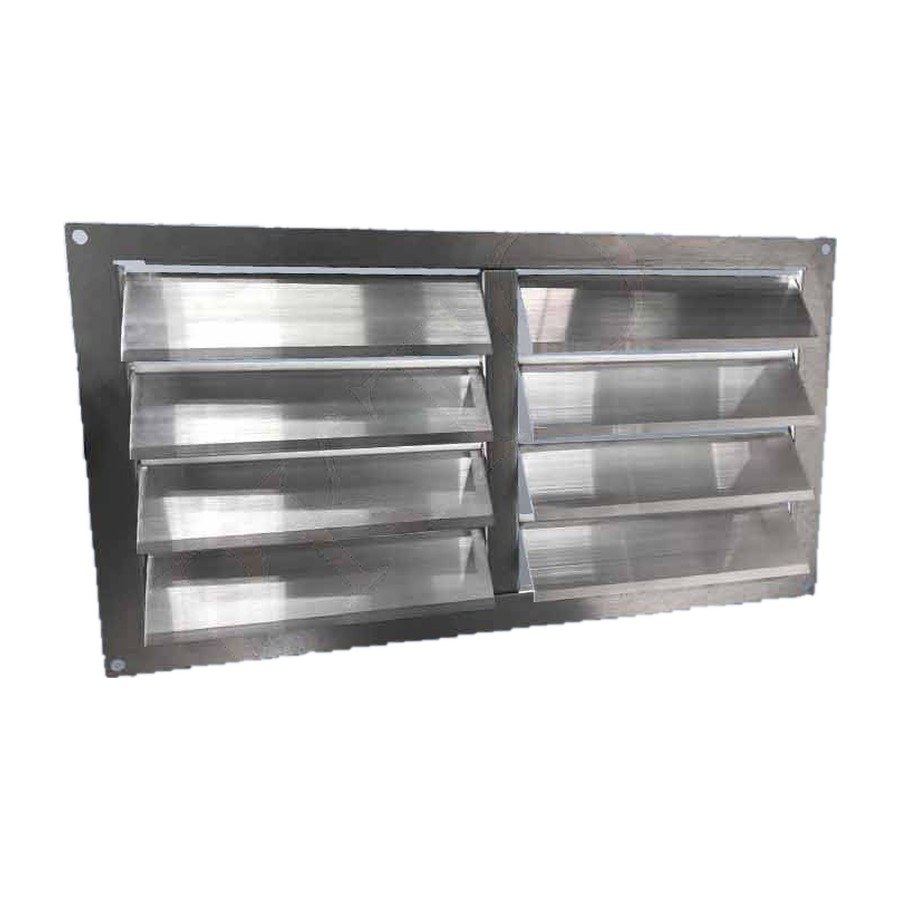

Инерционные решетки АРК предназначены для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе. Конструктивно решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминия. У решеток АРК при размере А > 500 мм устанавливается перемычка для обеспечения прочности конструкции. Решетка должна устанавливаться вертикально, лопастями вниз. Конструкция решеток АРК позволяет устанавливать их непосредственно между фланцами воздуховодов.

Размеры, мм

Модель	A	B	C	Вес, кг
АРК 300x150	300	150	19	0,60
АРК 400x200	400	200	19	0,89
АРК 500x250	500	250	19	1,25
АРК 500x300	500	300	19	1,30
АРК 600x300	600	300	19	1,67
АРК 600x350	600	350	19	1,89
АРК 700x400	700	400	19	2,36
АРК 800x500	800	500	19	2,96
АРК 1000x500	1000	500	19	3,50

Схема монтажа
