Теплообменник TEW 03.06.N0 вода 3 ряда / КАН (R9,52) 6/3
⚙️ Подбор и заказ
Характеристики
Описание

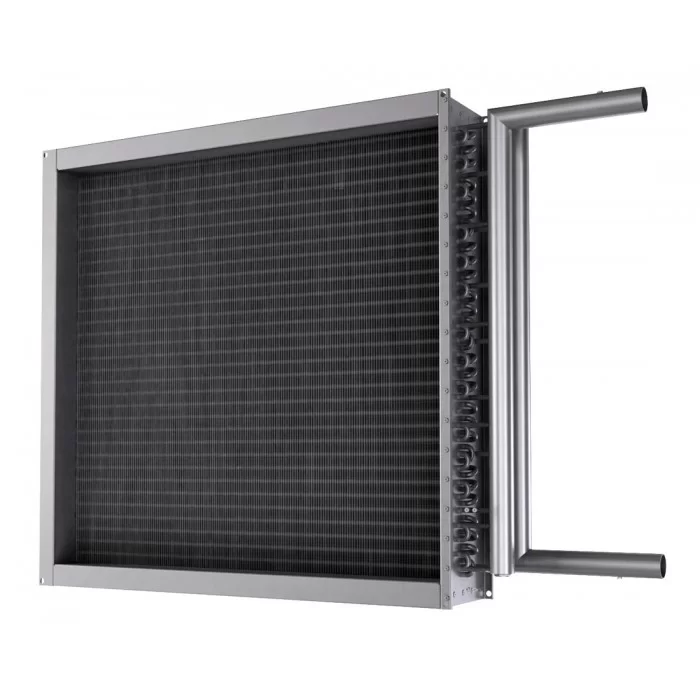

Теплообменник TEW 03.06.N0 вода 3 ряда / КАН (R9,52) 6/3 — водяной воздухонагреватель для приточных установок, 3 ряда трубок, медно-алюминиевый пластинчатый агрегат в неразборном оцинкованном корпусе. Ставится в секцию нагрева приточной установки: греет наружный воздух горячей водой от котла или теплосети.
Конструкция и материалы
Теплообменник рассчитан на эксплуатацию в условиях умеренного климата (У), категория размещения 3 по ГОСТ 15150. Перемещаемая среда — воздух и невзрывоопасные газовые смеси без липких, волокнистых и абразивных примесей, запылённость не более 100 мг/м³.
Поверхность теплообмена — алюминиевые пластины толщиной 0,13 мм и проходящие через них медные трубки диаметром 3/8″ (9,52 мм), расположение трубок шахматное, число рядов — 3. Неразборный корпус из оцинкованного листа 08ПС. Присоединение трубопроводов резьбовое.
Форма коллектора — l-образный.

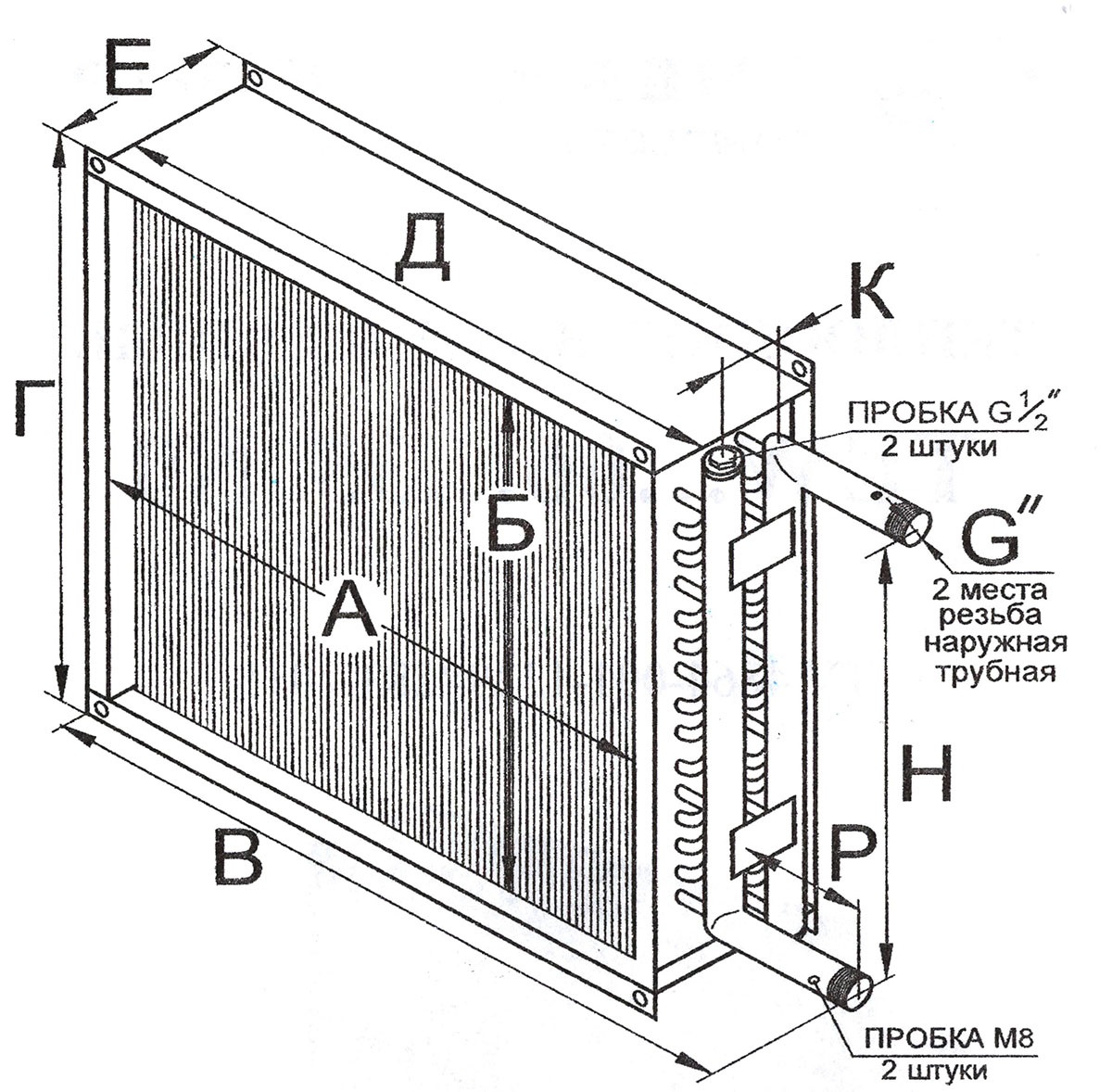

Габаритные размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | Б | В | Г | Д | Е | Н | К | Р | G |
| 860 | 751 | 1223 | 890 | 905 | 200 | 742 | 86 | 230 | 11/2″ (Ду40) |
| Габариты и масса | |
|---|---|
| Размеры (В × Ш × Д) | 890 × 200 × 1223 мм |
| Масса нетто | 35 кг |
Технические характеристики
| Площадь поверхности теплообмена, м² | 33,8 |
| Аэродинамическое сопротивление, Па | 132 |
| Расход теплоносителя (макс.), м³/ч | 10,6 |
| Гидравлическое сопротивление, кПа | 22,6 |
| Заправочный объём, л | 9,4 |
| Применение | Приточно-вытяжные установки |
Область применения
- секции нагрева приточных установок
- вентиляционные камеры с водяным теплоснабжением
- воздушные завесы и отопительные агрегаты
