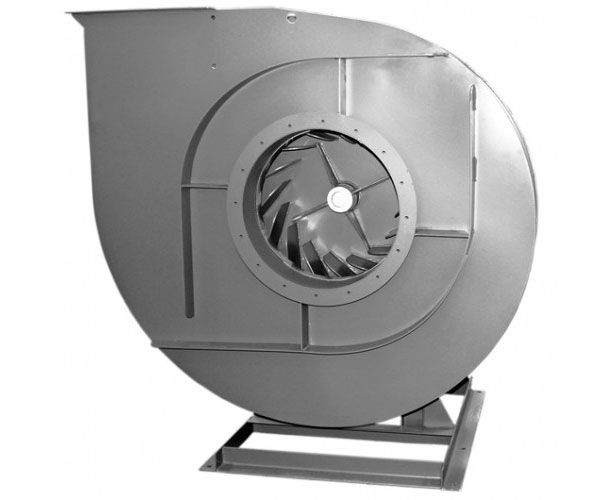

Вентилятор радиальный высокого давления ВЦ 5-50
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Вентилятор радиальный высокого давления ВЦ 5-50: 2 типоразмера, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 366 825 ₽.
⚙️ Подбор и заказ
366 825 ₽
Партнёрские скидки — по запросу.
Подробно
ВЦ 5-50-8, исполнение 1
ВЦ 5-50-9, исполнение 1
Описание
Радиальный вентилятор высокого давления ВЦ 5-50 — самая напорная машина линейки ВЦ 5 для пневмотранспорта и технологического оборудования. 2 типоразмера, 3 варианта исполнения и двигателя. Стоимость рассчитывается в калькуляторе выше: выберите типоразмер, двигатель и исполнение.
Назначение
Радиальный вентилятор среднего давления для общеобменной вентиляции и технологических систем.
Общие сведения и конструкция
- Сокращённое обозначение вентиляторов: ВЦ 5-35 ВЦ 5-45 ВЦ 5-50
- Основные выпускаемые типоразмеры (номера): 3,55 4,0 4,25 8,0 8,5 9,0
- Варианты конструктивного исполнения: исполнение 1
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011
- Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: ВЦ5-35 и ВЦ5-45 – 9 лопаток; ВЦ5-50 – 10 лопаток
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Технические характеристики
Всего 4 исполнения по 2 типоразмера. Данные приведены по каталогу завода-изготовителя.
| Вентилятор | Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380 В, А | Тип электродвигателя | Q min, тыс. м³/ч | Q max, тыс. м³/ч | Pv min, Па | Pv max, Па | Масса, кг | Виброизоляторы, марка | Кол-во | Виброизоляторы Ex, марка | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 5-50 №8 | 1 500 | 15,0 | 30,0 | 160S4 | 8,6 | 19,1 | 2200 | 2750 | 465 | ДО-42 | 6 | ВР 203 | 8 |
| 1 500 | 18,5 | 36,3 | 160М4 | 8,6 | 31,2 | 1360 | 2750 | 485 | ДО-42 | 6 | ВР 203 | 8 | |
| ВЦ 5-50 №9 | 1 500 | 22,0 | 43,2 | 180S4 | 10,7 | 22,6 | 2600 | 3300 | 635 | ДО-43 | 6 | ВР 203 | 8 |
| 1 500 | 30,0 | 57,6 | 180М4 | 10,7 | 36,2 | 2150 | 3300 | 660 | ДО-43 | 6 | ВР 203 | 8 |
Габаритные и присоединительные размеры
Акустические характеристики
Уровень звукового давления Lpi в октавных полосах, дБА.
| Обозначение | Исполнение | Скорость вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | LpA, дБА |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 5-50 №8 | 1 | 1 500 | 90 | 93 | 101 | 100 | 97 | 96 | 91 | 85 | 103 |
| ВР 5-50 №9 | 1 | 1 500 | 92 | 95 | 103 | 102 | 99 | 98 | 93 | 87 | 105 |
