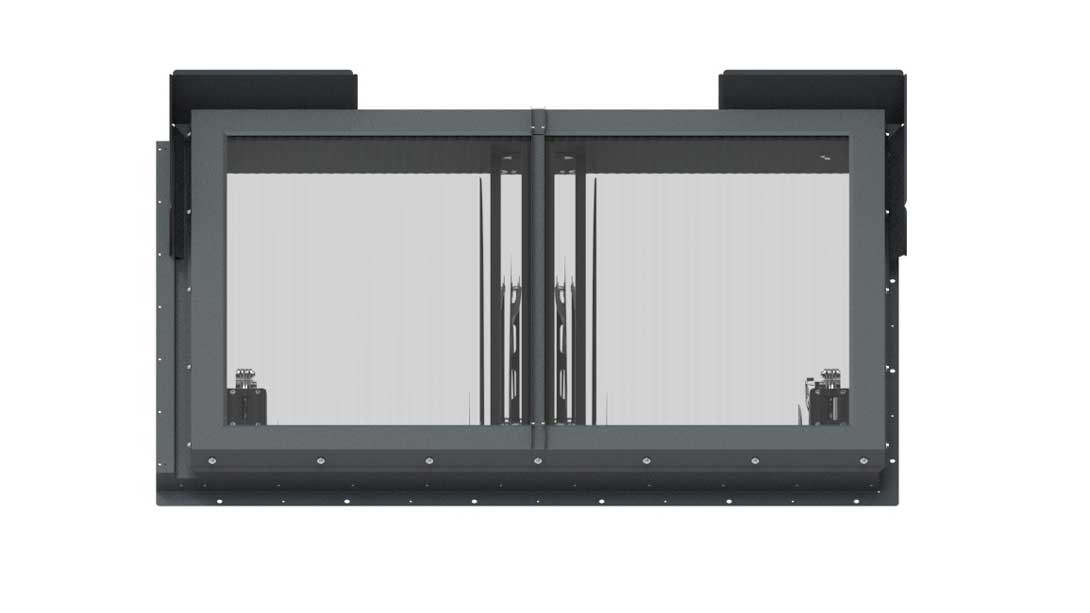

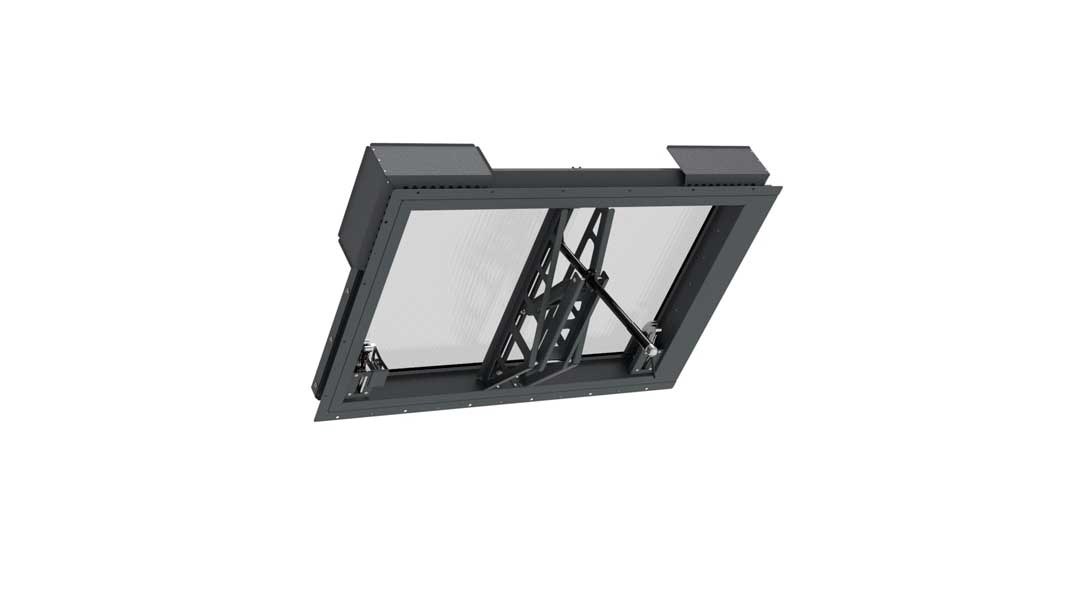

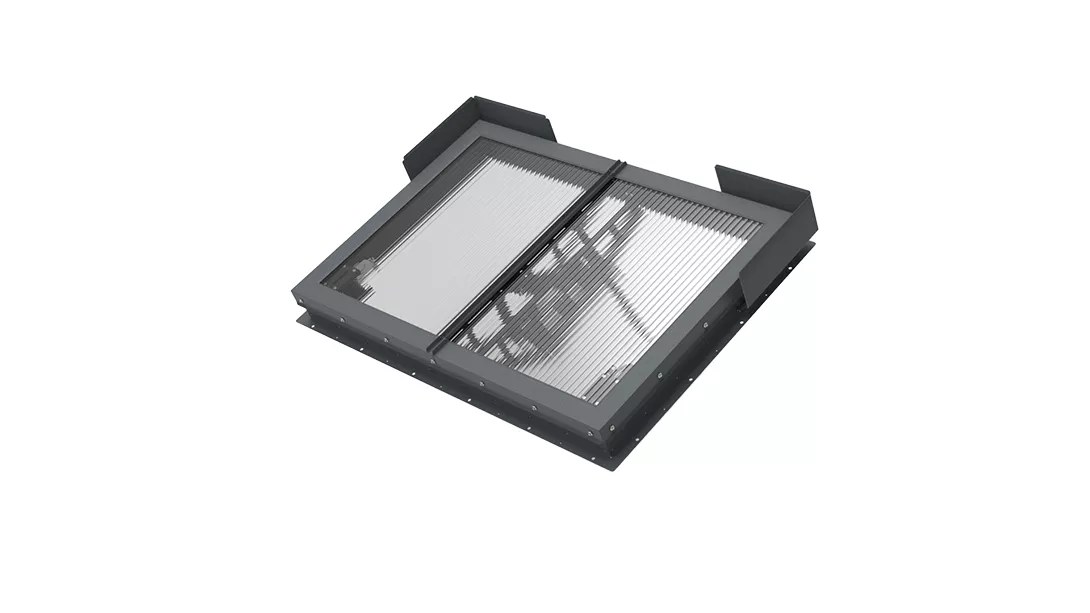

Люк аэрационный АЭРОЗОР-500

Люк аэрационный АЭРОЗОР®-500 предназначен для монтажа на плоскую кровлю здания либо с углом ската более 14 градусов и перекрытия проемов в наружных горизонтальных ограждающих конструкциях здания, также используется в режиме естественной вентиляции (проветривания) помещения. В варианте с прозрачной крышкой имеет функцию дополнительного естественного освещения помещения.

Конструкция и работа

Корпус

- Прямой, высотой 100 мм, изготовлен из оцинкованной стали (со стороны улицы покрыт краской);

- В нижней части выполнен опорный фланец для крепления к кровельной конструкции;

- Термоизоляция из минеральной ваты толщиной 50 мм;

- Для повышения эффективности проветривания за счет изменения аэродинамики, в люках установлены ветрозащитные экраны – дефлекторы;

- Для исполнения М/МЛ/МП предусмотрены конструктивные элементы для присоединения люков серии 500.

Крышка

- Крепится к корпусу посредством многоосевых петель, угол открывания крышки не менее 90 градусов;

- Петли расположены внутри изделия, что полностью исключает их обмерзание, способствует более удобному и качественному монтажу гидроизоляционного кровельного материала;

- Выбор типа крышки рекомендуется осуществлять с учетом требуемого сопротивления теплопередаче, регламентируемого СП 50.13330.2012 для конкретного климатического района.

Исполнительный механизм

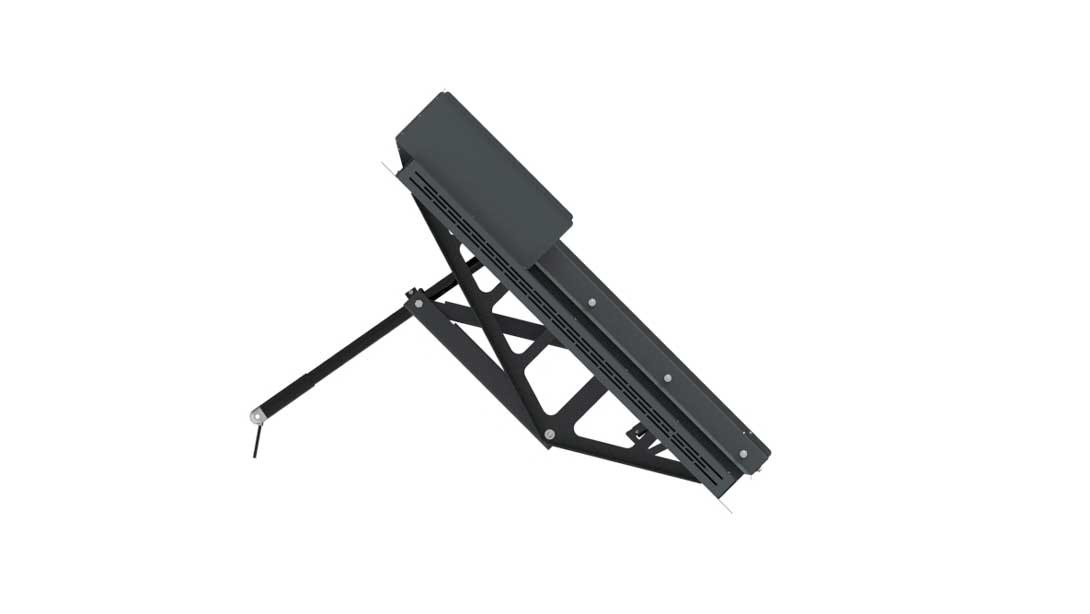

Один штоковый электропривод, брендированный компанией «ВЕЗА» питанием = 24В усилием 1600 Н, устанавливается внутри люка под крышкой. При размере «В» менее 1000 мм толкающее усилие передается на крышку напрямую, при больших размерах – через рычажный механизм.

Покраска

-Порошковое покрытие цветом сигнальный серый RAL 7012 ;

Что это даёт

Где применяется

• Кровли промышленных и общественных зданий
• Системы дымоудаления и естественной аэрации
