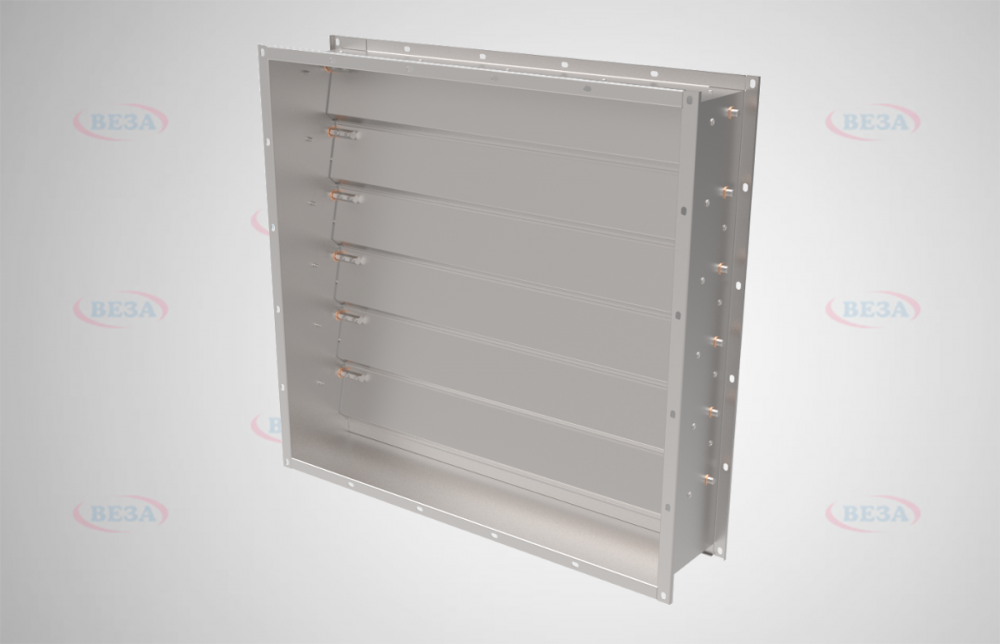

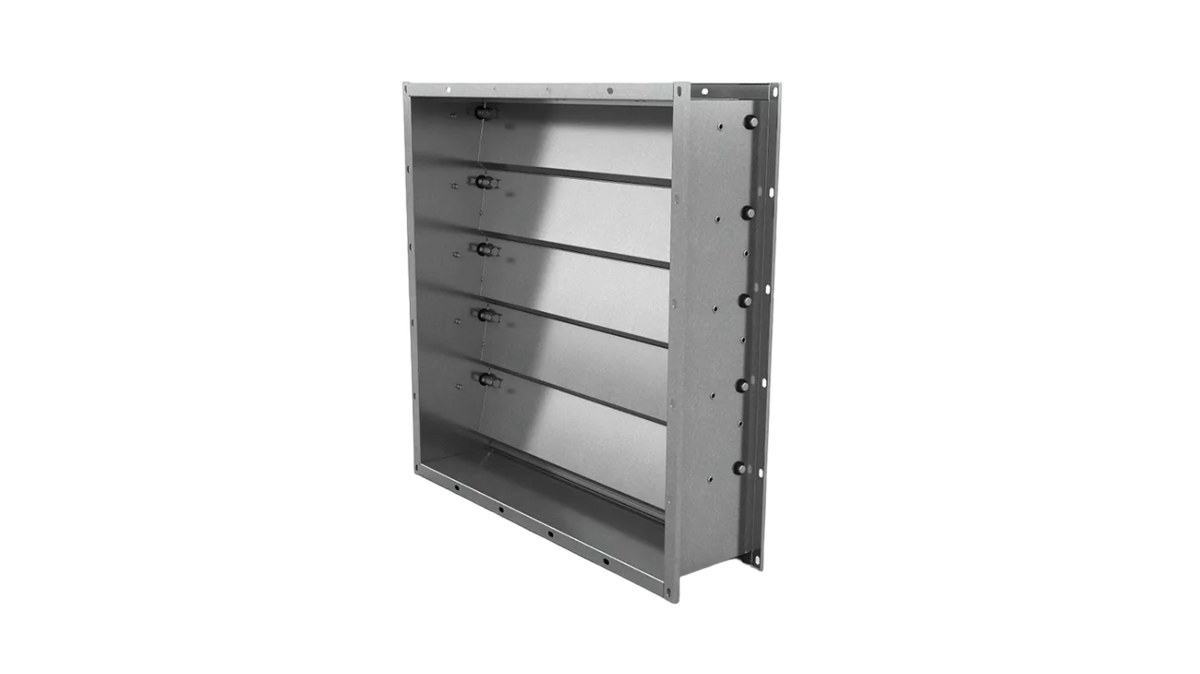

Клапан лепестковый ТЮЛЬПАН®

ТЮЛЬПАН® — это обратный клапан гравитационного действия лепесткового типа. От обычных (однолопаточных) обратных клапанов его отличает низкая инерционность срабатывания и меньшая регламентированная минимальная скорость потока, необходимая для его раскрытия. Лопатки таких клапанов открываются под действием потока воздуха и автоматически возвращаются в исходное закрытое положение при прекращении подачи воздуха. Особенно актуально использование такого клапана совместно с осевыми вентиляторами имеющими, как правило, меньшую скорость потока на выходе в сравнении с радиальными вентиляторами. Исполнение ● Общепромышленное (Н) ● Коррозионностойкое (К) ● Взрывозащищенное (В) ● Коррозионностойкое взрывозащищенное (КВ) Конструкция Клапан ТЮЛЬПАН® представлен в трех основных моделях: ● ТЮЛЬПАН®-1 — для работы на горизонтальных участках воздуховода (установлен вертикально); ● ТЮЛЬПАН®-2 — для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока воздуха снизу вверх (на вытяжку); ● ТЮЛЬПАН®-3 — для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока сверху вниз (на приток).

Клапан ТЮЛЬПАН® состоит из коробчатого корпуса и профилированных лопаток, установленных в корпусе на осях и выполненных из стали. Примыкание лопаток клапана ТЮЛЬПАН® — замковое.Вылет лопаток за габарит корпуса отсутствует. Материал изготовления – оцинкованная ( исполнение • Н • В) или нержавеющая (исполнение • К • КВ) сталь. Возможна комплектация клапана переходником (переходниками) на круглое сечение.
