Воздухонагреватель газовый VKC G

Воздухонагреватель газовый VKC G

Воздухонагреватель газовый VKC G предназначен для подогрева воздуха в системах отопления и вентиляции помещений промышленных, сельскохозяйственных и коммунальных предприятий, а так же технологических процессах сушки и окраски. Вид топлива - природный газ:

• температура окружающей среды от - 45°С до +35°С (для размещения в помещении);
• температура окружающей среды от - 60°С до +35°С (для размещения на улице);
• относительная влажность не более 90%.

Виды расположения:

• уличное (предусмотрена установка защитного кожуха с теплоизоляцией из плотной минераловатной плиты, внутри корпуса располагается все навесное оборудование.);
• в помещении.

В состав воздухонагревателя газового входят:

• корпус;
• теплообменник;
• газовая горелка;
• КИПиА.

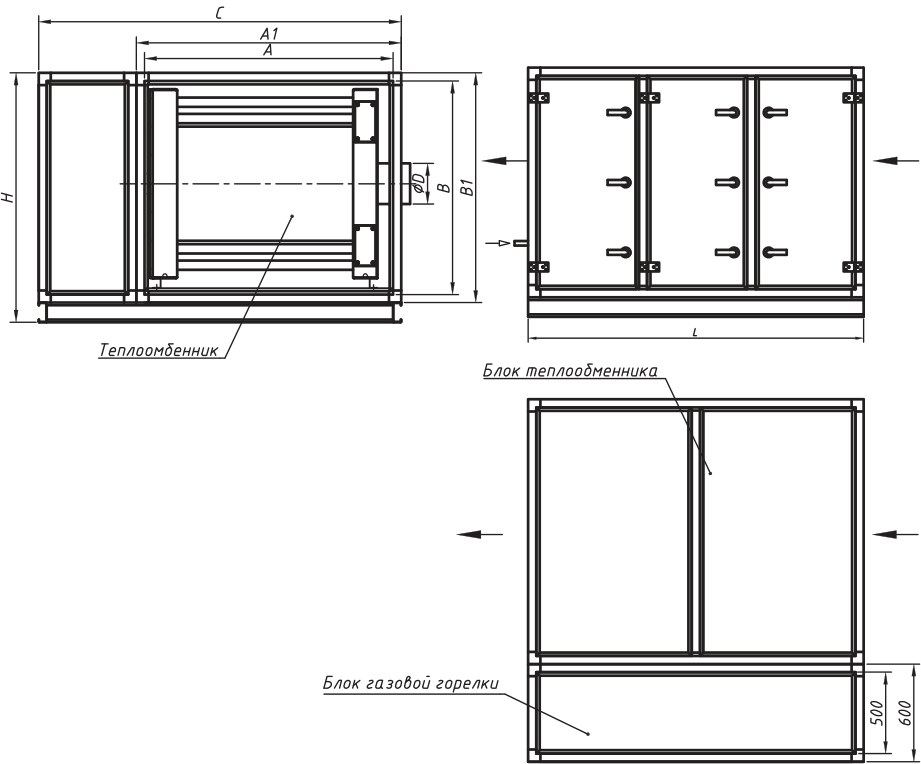

Корпус представляет собой сборную каркасно-панельную конструкцию из алюминиевого профилированного каркаса и панелей с теплоизоляцией из минераловатной плиты. Теплообменник состоит из камеры сгорания и конвективной части теплообменника, изготовленных из жаропрочной нержавеющей стали. Конвективная часть теплообменника состоит из:

• гладких теплообменных труб;
• коллектора дымовых газов;
• патрубка для отвода продуктов сгорания;
• труба отвода конденсата.

Теплообменник рассчитан на низкое аэродинамическое сопротивление дымовым газам. Для чистки газоходов теплообменника предусмотрен ревизионный люк. Чистка топки осуществляется через ревизионные окна. На передней стенке модуля нагрева расположен фланец для установки автоматизированной газовой горелки. Оно предназначено для обеспечения устойчивого сгорания топлива и нагрева теплообменника. Регулировка параметров процесса горения происходит автоматически при помощи канального датчика температуры. Слив конденсата осуществляется через дренажные патрубки. Отвод дымовых газов происходит через дымоход (не входит в комплект поставки), присоединённый к коллектору дымовой трубы. Дренажные патрубки и коллектор дымовой трубы расположены на задней стенке блока. Дымовая труба присоединяется к дымоходу (не входит в комплект поставки) газов воздухонагревателя и служит для отвода продуктов сгорания в атмосферу. Система управления горелкой представляет собой шкаф с аппаратами электрооборудования, с автоматикой безопасности, контроля и регулирования температуры, расположенный либо отдельно от воздухонагревателя, либо внутри отсека горелки, либо внутри модуля обслуживания. Система управления воздухонагревателя обеспечивает:

• защиту воздухонагревателя от низкотемпературной коррозии;
• защиту от перегрева теплообменника: при достижении «аварийной» температуры отключается горелка, а вентилятор продолжает работать и охлаждать теплообменник и топку. Воздухонагреватель прекращает работу по «аварии»;
• заданную температуру нагреваемого воздуха на выходе;
• возможность подключения термостата для поддержания заданных температур в помещении.
