Воздушно-тепловая завеса SVZS

Подробное описание

Защищает помещения от холодного воздуха. Вертикальное или горизонтальное размещение. Высота или длина перекрываемого проема от 2 до 5 м. Площадь проема, перекрываемого одной завесой, не более 16 м×. Завесы трёх типов: с водяным, электрическим нагревом и без нагрева. Шесть типоразмеров, расход воздуха от 3 075 до 9 100 м×/час. Щелевые секции длиной 1 и 1,5 м и воздухозаборная решетка из оцинкованного стального листа.

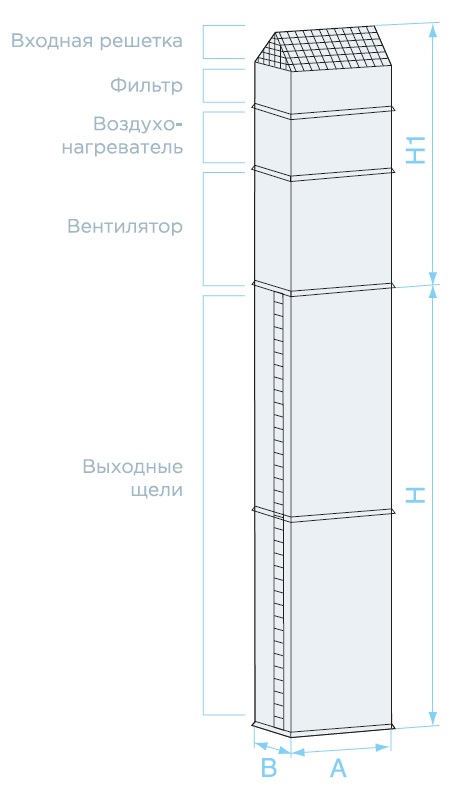

Габаритные размеры

Модель	А, мм	B, мм	Н, мм	Н1, мм (без нагрева)	Н1, мм (с водяным на- гревом)	Н1, мм (с электриче- ским нагревом)
SVZS-600×300	600	300	2000-5000	885	1085	1290
SVZS-600×350	600	350	2000-5000	910	1110	1430
SVZS-700×400	700	400	2000-5000	1035	12351	1565
SVZS-800×500	800	500	2000-5000	1115	1315	1455
SVZS-900×500	900	500	2000-5000	1135	1335	1635

Технические характеристики

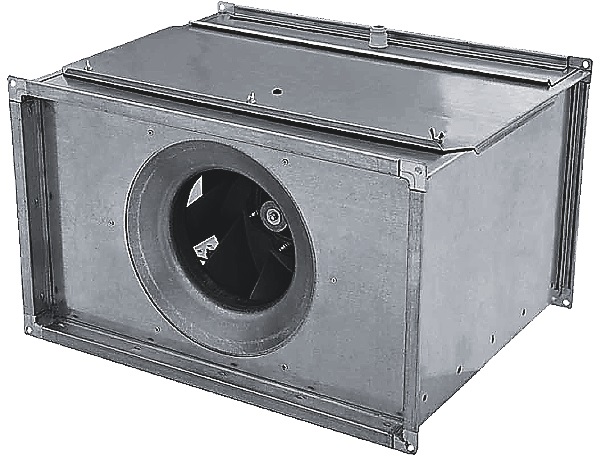

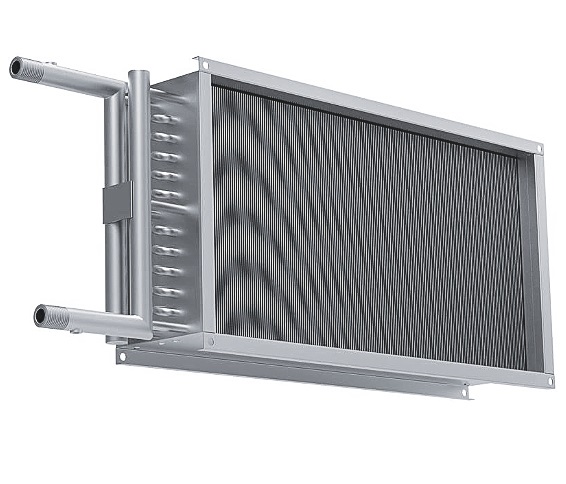

Модель	Расх. возд., м3/ч	Элек- тропит., В	Ном. мощн., кВт	Макс. ток вент., А	Применяемые вентиляторы	Применяемые водяные нагреватели*	Применяемые электрические нагреватели	Ток нагрев., А
SVZS-600×300	3075	3~380	1,1	02,51	SVPS-600×300-28.2D	SVH-W /3 600×300	SVH-E/15 600×300	22,6
SVZS-600×350	4170	3~380	1,5	03,32	SVPS-600×350-31.2D	SVH-W/3 600×350	SVH-E/22,5 600×350	33,9
SVZS-700×400	6280	3~380	3,0	06,10	SVPS-700×400-35.2D	SVH-W/3 700×400	SVH-E/30 700×400	45,1
SVZS-800×500	7080	3~380	3,0	06,10	SVPS-800×500-35.2D	SVH-W/3 800×500	SVH-E/30 800×500	45,1
SVZS-900×500	9100	3~380	5,5	10,53	SVPS-900×500-40.2D	SVH-W/3 900×500	SVH-E/45 900×500	67,6

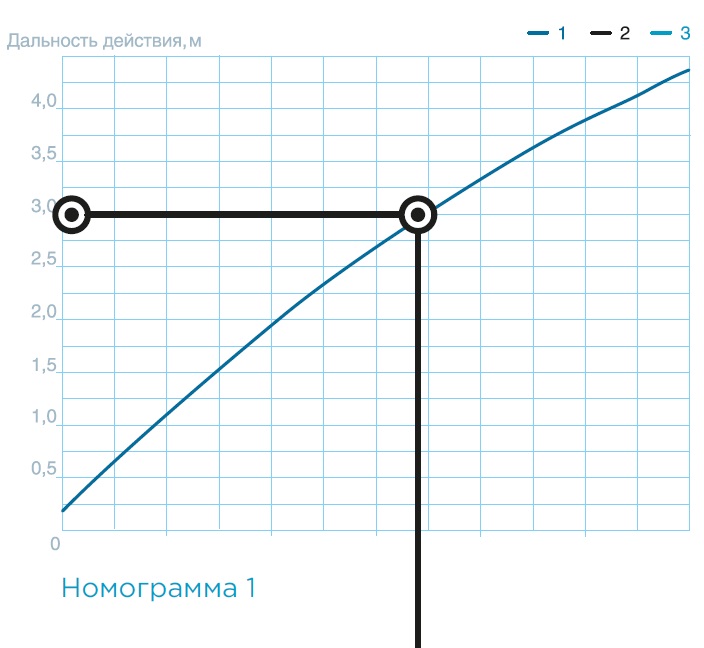

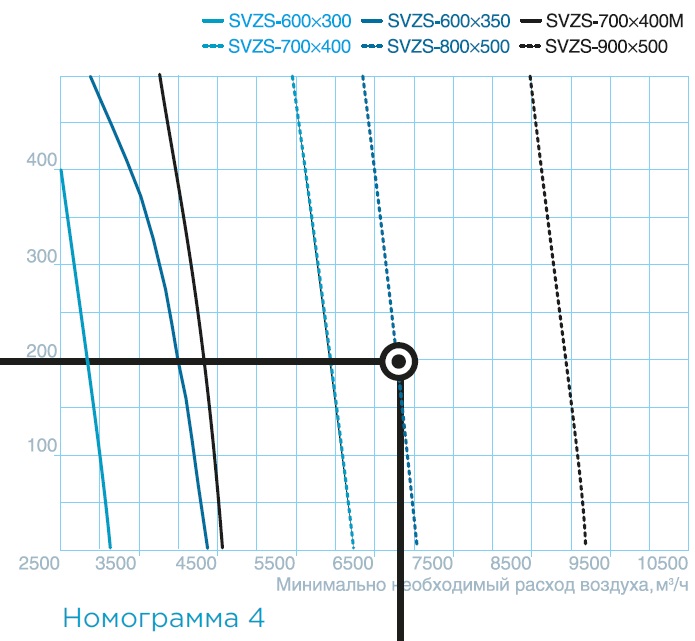

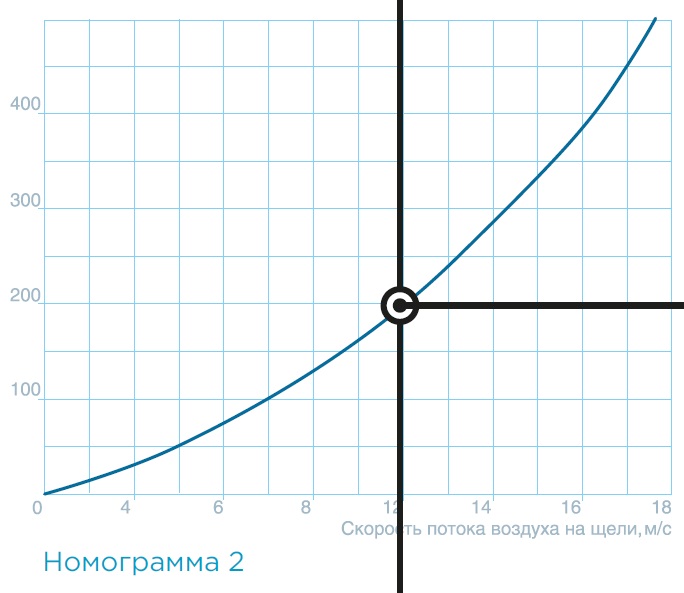

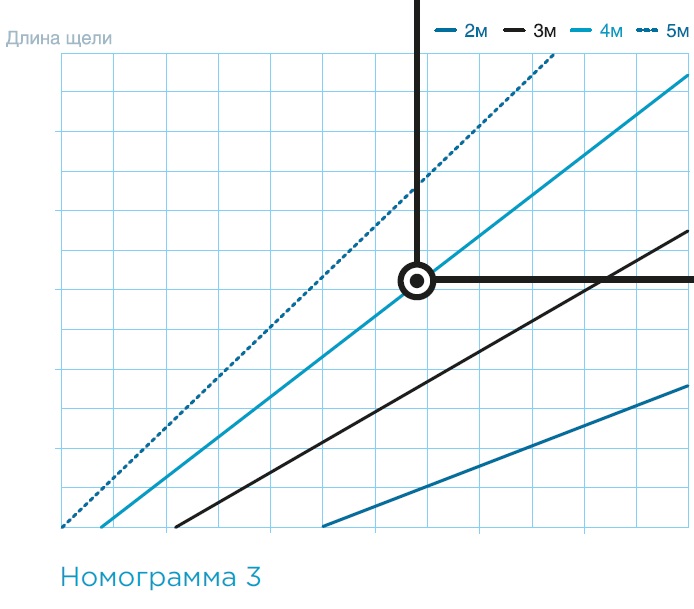

1— Ориентация завесы 2— Вид нагрева: водяной/электрический 3— Дальность действия, длина щели (номограмма 1) 4— Скорость потока воздуха на выходе (номограмма 2) 5— Длина щели и минимально необходимый расход воздуха (номограмма 3-4) 6— Типоразмер завесы (номограмма 5)
