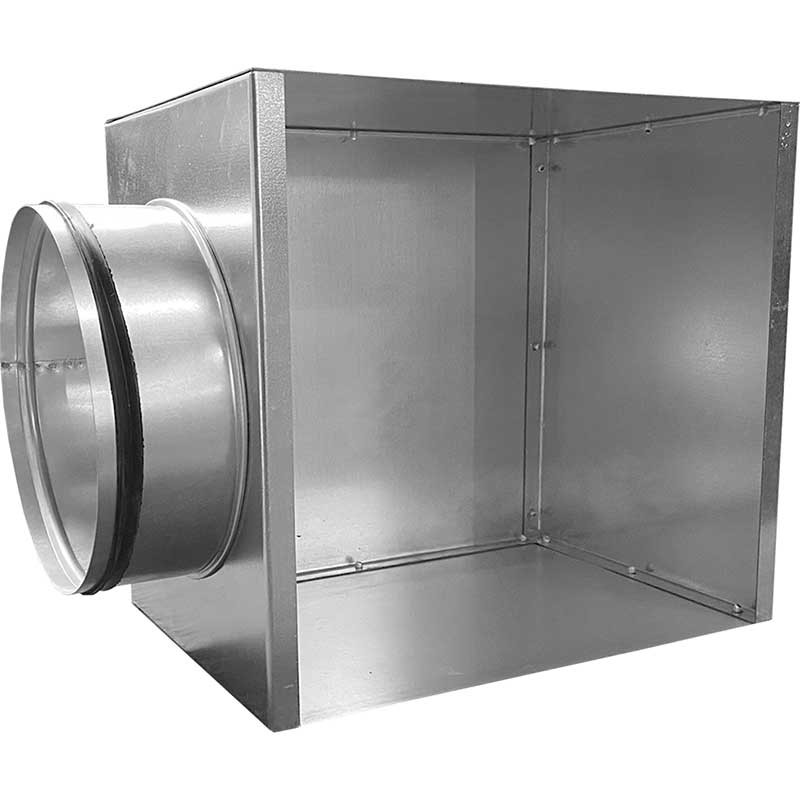

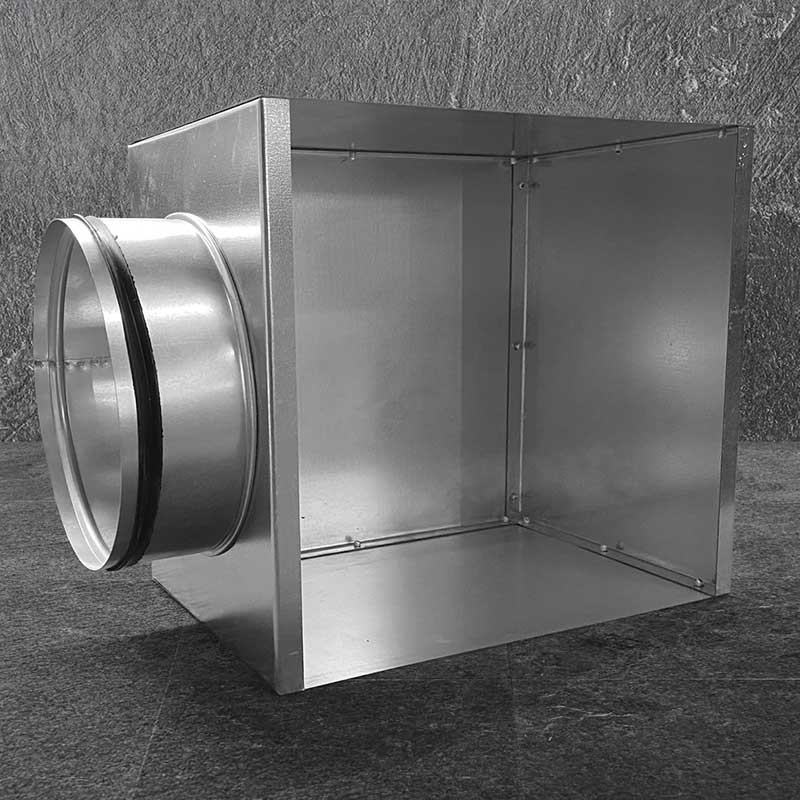

Адаптер для решеток потолочных и настенных

Адаптер (камера статического давления КСД, пленум-бокс) подключает потолочную или настенную вентиляционную решётку к круглому воздуховоду, выравнивает поток по сечению решётки и снижает шум, приходящий по сети.

Конструкция и материалы

• Патрубки могут быть установлены по любой стороне камеры: верхняя врезка (ВВ), боковая врезка (БВ), осевая врезка (ОВ).
• В зависимости от длины воздухораспределителя в камеру устанавливается один или два входных патрубка.
• При заказе потолочных решеток с камерами статического давления с нестандартной высотой и (или) нестандартным диаметром присоединительного патрубка, требуется согласование чертежа.
• Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика.
• По умолчанию все изделия поставляются в неокрашенном виде.
• На чертеже: А×В — габаритные размеры решётки, a1×b1 — установочные размеры камеры; ОВ — осевая врезка, БВ — боковая врезка.

Корпус — оцинкованная листовая сталь, по умолчанию без покрытия. Дополнительно: дроссель-клапан (исполнение КСР) и теплозвукоизоляция камеры (индекс «И»).

Что это даёт

Где применяется

• Подключение потолочных и настенных решёток к круглому воздуховоду
• Выравнивание потока перед решёткой и снижение шума, приходящего по сети
• Приточные и вытяжные системы вентиляции и кондиционирования

Как подобрать и смонтировать

• Размер камеры выбирают по размеру решётки: А×В — габарит решётки, a1×b1 — установочный размер камеры
• Укажите расположение врезки (боковая, осевая, верхняя) и диаметр воздуховода
• Камера крепится на европодвесах, шпильках М8 или вплотную к потолку
• Нестандартная высота камеры или диаметр патрубка — по согласованному чертежу

Технические характеристики

А×В — габаритные размеры решётки, a1×b1 — установочные размеры камеры. Стандартные размеры камеры под потолочные решётки:
