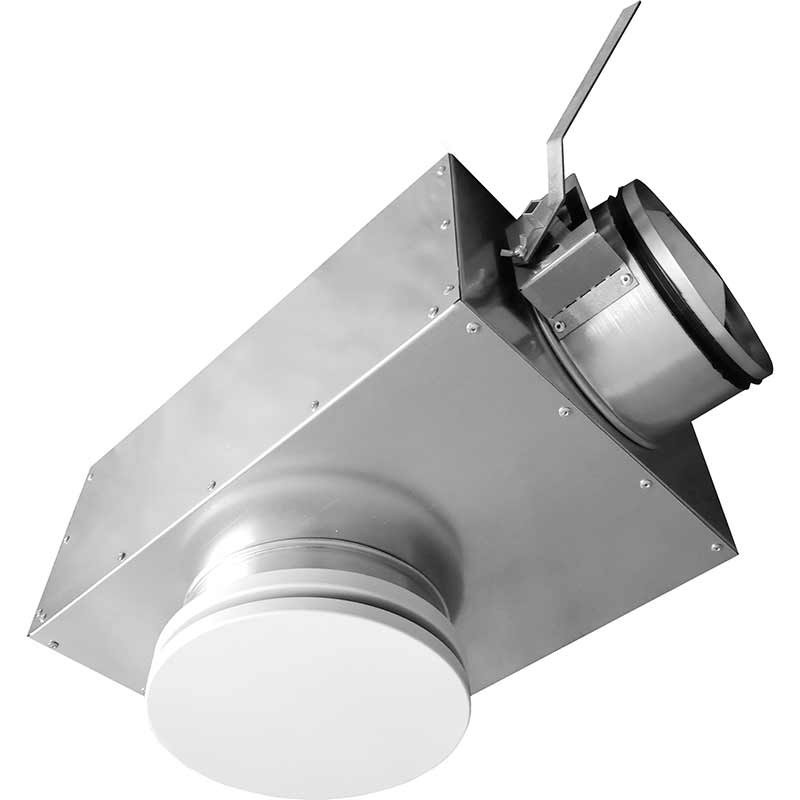

Камера статического давления для диффузоров

Камера статического давления КСД/КСР (пленум-бокс) — элемент систем вентиляции и кондиционирования воздуха, используется для подключения диффузоров к воздуховоду. Камера действует и как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4–6 дБ.

Конструкция и материалы

• Равномерное истечение воздушного потока по сечению воздухораспределителя.
• Снижение шума, приходящего по сети к воздухораспределителю; удобство монтажа на круглых воздуховодах.
• КСД состоит из стального корпуса с круглым патрубком; исполнение КСР дополнительно оснащено устройством регулировки объёма воздуха во входном патрубке.
• По запросу камера изнутри покрывается тепло‑ и звукоизоляционным материалом (индекс «И»): минус ещё 6–8 дБ шума, без изменения габаритов; исключает конденсат при подаче охлаждённого воздуха.
• Статическая камера изготавливается из оцинкованной листовой стали 0,4–1,5 мм; по умолчанию поставляется в неокрашенном виде.
• Габаритно-посадочные размеры адаптера зависят от типоразмера диффузора; типоразмеры Ø100–630 мм.

Корпус — оцинкованная листовая сталь без покрытия. По запросу окрашиваем камеру в любой цвет по каталогу RAL.

Что это даёт

Где применяется

Промежуточный элемент между воздуховодом и диффузором: выравнивает поток и упрощает подключение к круглому воздуховоду.

• Подключение диффузоров Ø100–630 мм к круглому воздуховоду
• Выравнивание потока перед диффузором и снижение шума, приходящего по сети
• Приточные и вытяжные системы вентиляции и кондиционирования

Как подобрать и смонтировать

• Типоразмер камеры соответствует диаметру диффузора: Ø100, 125, 160, 200, 250, 315, 400, 500 или 630 мм
• Выберите тип камеры (КСД или КСР), расположение врезки — боковая или осевая — и её диаметр
• Камера устанавливается над диффузором и соединяется с воздуховодом через круглый патрубок

Размеры и варианты исполнения

Установочные размеры и высота камеры зависят от типоразмера диффузора и уточняются при заказе.
