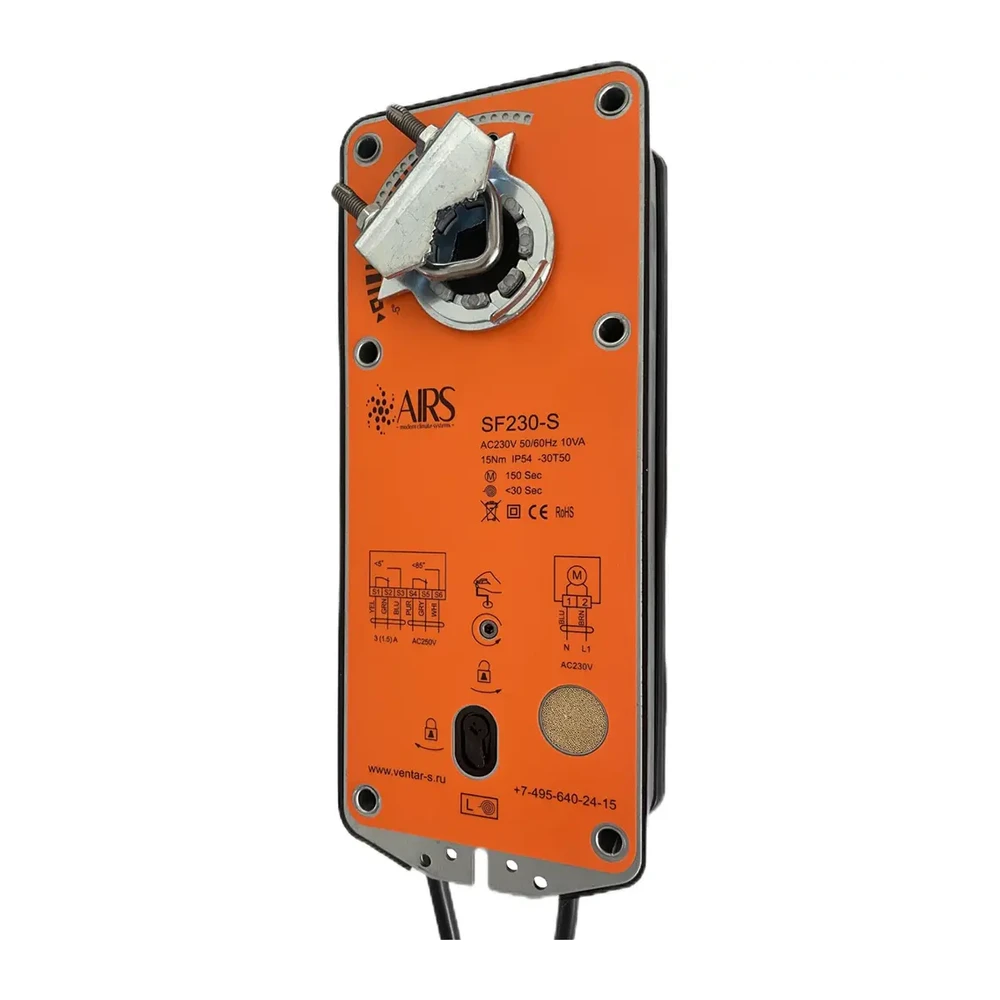

Электропривод AIRS SF230-S
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS SF230-S — электропривод AIRS: момент 15 Н·м, AC 230В, дискретное управление, с возвратной пружиной. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность при движении | 6,5 Вт |
| при удержании | 2,5 Вт |
| расчетная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели для SF230-S | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°...90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 30 сек. |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2,7 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10 ... 20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Габаритный чертёж
Схема электрических подключений
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом. YEL www.ventar-s.ru S1 S2 S3 S4 S5 S6 <5 3 (1.5) A AC250V GRN BLU -5 4 5 PUR <85 GRY WHI 90 L 15Nm IP54 -30T50 AC230V 50/60Hz 10VA SF230-S M 150 Sec <30 Sec +7-495-640-24-15 RoHS BLU AC230 V N M BRN L1
Аналоги
AIRS SF230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SF230A, BVM BLF230-15, Nanotek BF230B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 15 Нм у AIRS).
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
