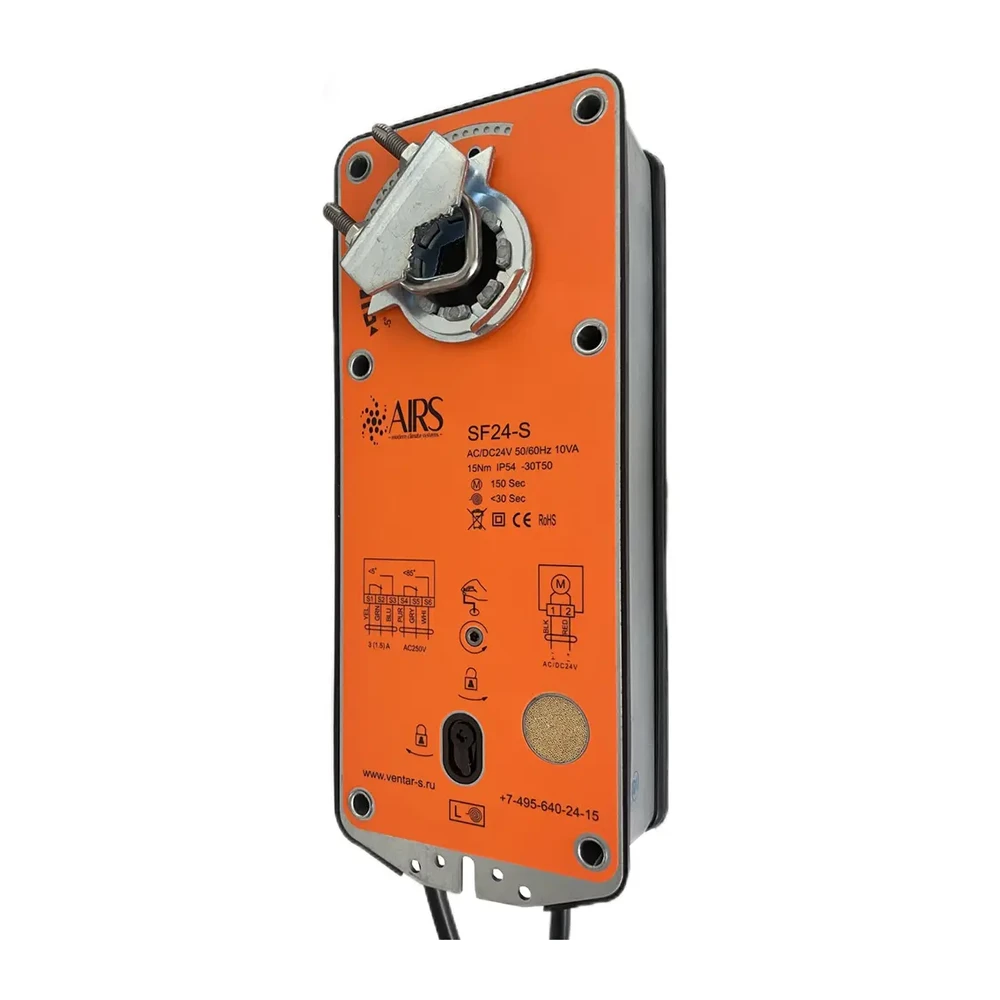

Электропривод AIRS SF24-S
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной
- Напряжение питания 24 В
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение
- Вспомогательные переключатели
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2,5 Вт |
| расчетная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели для SF24-S | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°...90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек |
| пружины | ≤ 30 сек |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2,7 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10...20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом. www.ventar-s.ru -5 4 5 90 L +7-495-640-24-15
Схемы электрических подключений
Габаритный чертёж
Аналоги
AIRS SF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SF24A, BVM BLF24-15, Nanotek BF24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 15 Нм у AIRS).
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
